技術規格書

型

號

HDPZN S43A

產品功能

主要功能

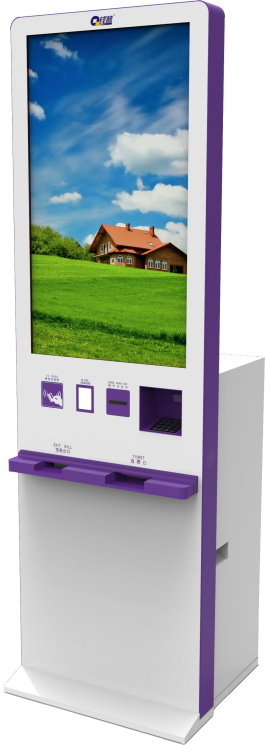

產品圖片

43 寸低功耗全高清液晶顯示屏

支持多點紅外觸摸輸入功能

7*24 小時超穩定工控主機

支持銀聯卡、微信、支付寶等多種支付方式

防窺金屬加密設計

采用 104mm 工業級熱轉印門票打印機

采用工業級 58mm 熱敏憑條打印機

支持二維碼掃描識別功能

可自動識別讀取身份證證件信息

產品性能

觸摸顯示屏

面板類型

TFT-LCD

顯示模式

常黑顯示

屏幕尺寸

43 英寸

點間距

0.4902mm×0.4902mm

顯示顏色

8 bit，16.7M

分辨率

1920×1080

觸摸方式

紅外觸摸

觸控壓力

零壓力

透光率

＞92%

分辨率

免驅 32768*32768

響應速度

多點模式：10～18ms

單點模式：最快時 9ms

抗光性

具有抗光性

掃描幀率

≥110 幀

PC

芯片組

采用Intel® H81 芯片組

處理器

奔騰雙核雙線程，主頻 3.3GHz

硬盤

64G 固態硬盤，2.5 英寸

內存

DDR3 4G

操作系統

Windows7 X86 系統

外部接

口

LAN 網口

1 個

220V 電源插孔

1 個

銀聯讀卡器

卡片類型

支持符合ISO7810，ISO7811－1 至ISO7811－6，ISO7812，ISO7813 以

及ISO15457 規范的磁卡讀卡功能；

支持讀寫ISO7816 的普通存儲卡，邏輯加密卡，智能卡（CPU 卡）； 支持讀寫ISO14443 TYPEA TYPEB、15693 的非接觸卡；

磁頭壽命

800，000 次

IC 卡觸點

500，000 次

傳動裝置

500，000 次

適用卡片尺寸

卡寬：54±0.5mm 卡長：85±0.5mm

卡厚：0.2～2.0mm

適用卡片材質

聚脂卡片

密碼鍵盤

算法支持

DES、Triple DES、RSA

功能支持

PIN 加密、MAC 運算、數據加密/解密、遠程密鑰管理

符合標準

ISO13491、ISO9564、IBM3624、ANSI X9.8、ANSI X9.9、ANSI X9.42、

ANSI X9.19、 ANSI X9.24、ANSI X9.52

安全特性

表面防塵、防暴、防鉆（入侵）、防監聽等

自毀功能

具備拆封自毀功能，非法拆封將立即清除內部存儲的所有敏感數據

密鑰體系

支持密文傳輸工作密鑰的多級密鑰體系

鍵值設置

支持所有按鍵和側鍵的明文鍵值和 WOSA 鍵值修改

按鍵壽命

大于 2，000，000 次

按鍵壓力

2N～4N

按鍵行程

不小于 0.4mm

IK 防護等級

IK08

保護能力

停電敏感數據可保存 5 年以上

身份證閱讀器

射頻標準

符合 GA450-2013 臺式居民身份證閱讀器通用技術要求， 兼容

ISO14443（TypeB）標準

讀卡距離

0～1cm

感應區面積

80mm×80mm

讀卡時間

最快讀取時間<1s

工作頻率

13.56MHz

二維碼掃描器

光源

LED

圖像傳感器

30 萬像素CMOS 傳感芯片

識讀方向

水平 360°

解碼能力

一維碼：EAN-13，EAN-8，EAN-128，UPC-A，UPC-E，39 碼，25 碼等；

二維碼：QR 碼，DM 碼，漢信碼，可讀破損符號

最大分辨率

640*480

識讀距離

至窗口鏡面 0～40mm

識讀速度

50ms 至 5000ms 可調，支持連續掃描

采圖特性

自動控制，蜂鳴提示

熱敏打印

打印方式

行式熱敏

打印密度

8 點/mm，384 點/行

打印速度

Max.50mm/s

有效打印寬度

48mm

機

切紙方式

自動切紙，全切

打印紙規格

熱敏卷紙，紙寬 57.5±0.5mm，外徑小于φ65mm

打印字符

ANK 字符集：12×24 點，1.25（寬）×3.00（高）毫米

國標 I、II 級漢字庫：24×24 點，3.00（寬）×3.00（高）毫米

切刀壽命

70 萬次

打印頭壽命

50km

熱轉印打印機

打印方式

熱敏式、熱轉式

分辨率

203 dpi

指令集

PPLA，PPLB

打印速度

最高可達每秒 7 英寸

打印長度

最大 100〞（2540mm）

打印寬度

最大 4.1〞（104mm）

紙張大小

長度：0.5 厘米～254 厘米

寬度：2.54 厘米～11 厘米

紙張類型

標簽/紙卷（內卷或外卷）/折疊紙/吊牌

碳帶大小

碳帶卷外徑最大：6.7 厘米碳帶最大長度：300 米

內徑寬度：2.54 厘米

碳帶寬度：2.54～11 厘米

碳帶類型

蠟基、半蠟半樹脂、全樹脂

外碳（碳粉面朝外）或內碳（朝內）皆適用

無線路由器(

選配

)

CPU

工業級 32 位通信處理器

以太網接口

1 個WAN 口，1 個 10/100M 以太網口（RJ45 插座）； 或配置成 2LAN；

自適應MDI/MDIX

網絡類型

4G 全網通

無線WiFi 標準及頻段

支持IEEE802.11b/g/n 標準

理論帶寬

IEEE802.11b/g：最高速率達 54Mbps

IEEE802.11n：最高速率達 300Mbps

安全加密

支持WEP、WPA、WPA2 等多種加密方式

發射功率

18dBm（11g），21dBm（11b）

接收靈敏度

＜72dBm @54Mbps

天線接口

標準SMA 陰頭天線接口，特性阻抗 50 歐

SIM/UIM 卡接口

標準的抽屜式用戶卡接口，支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD

保護

使用環境

溫度

0℃～40℃

相對濕度

≤80%

貯藏環

境

溫度

-20℃～55℃

相對濕度

≤90%

電

使用電源

AC220V±10% 50HZ±2%

源指

標

連續工作時間

7×24 小時

功率

100W

重

量

120±10%Kg

尺

寸

652mm(寬)×2095mm(高)×610mm(厚)

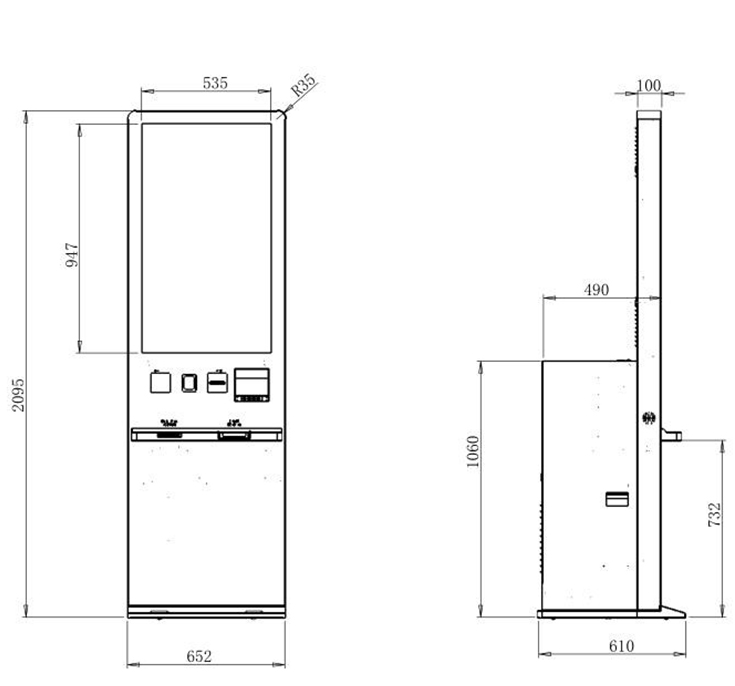

外觀尺寸圖
